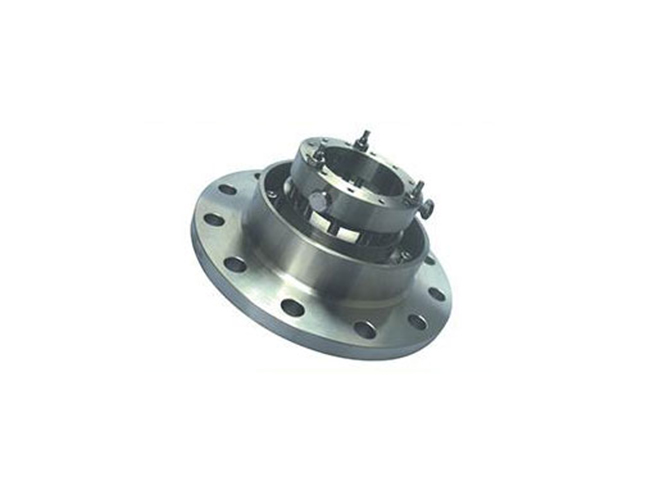

釜用(yong)機(ji)械(xie)(xie)密(mi)封的安(an)(an)裝順序(xu)基本(ben)上與(yu)泵(beng)用(yong)機(ji)械(xie)(xie)密(mi)封相(xiang)同,但(dan)還應(ying)根據反應(ying)釜本(ben)身的結構(gou)特(te)點(dian)及選用(yong)的機(ji)械(xie)(xie)密(mi)封結構(gou)形(xing)式(shi)采取相(xiang)應(ying)安(an)(an)裝方法。現以單端(duan)面外裝式(shi)機(ji)械(xie)(xie)密(mi)封為例(li), 介紹(shao)其安(an)(an)裝使用(yong)注意事項。
1、將軸(zhou)及釜用(yong)機械(xie)密(mi)封的油杯、支承(cheng)環(huan)、底座(zuo)(zuo)(zuo)、O形(xing)環(huan)、螺釘(ding)、墊圈(quan)(quan)等(deng)組裝在(zai)一起,為(wei)防止底座(zuo)(zuo)(zuo)損(sun)壞,軸(zhou)表面應使用(yong)薄銅板墊入(ru)環(huan)隙中(zhong),然(ran)后(hou)用(yong)吊環(huan)螺釘(ding)(另(ling)備(bei))旋入(ru)軸(zhou)頂端后(hou),慢(man)慢(man)吊起整根(gen)軸(zhou)(注(zhu)意:不(bu)得使軸(zhou)產生彎曲殘余(yu)變形(xing)),使軸(zhou)從(cong)釜頂徐徐裝入(ru)釜內。注(zhu)意將底座(zuo)(zuo)(zuo)按(an)正(zheng)確方位(wei)座(zuo)(zuo)(zuo)落(luo)(luo)在(zai)放好靜密(mi)封圈(quan)(quan)的釜頂凸緣止口內。徐徐松開(kai)倒鏈(lian)并調節好軸(zhou),使它(ta)在(zai)底座(zuo)(zuo)(zuo)口環(huan)中(zhong)心(xin)位(wei)置,然(ran)后(hou)進一步(bu)松開(kai)倒鏈(lian)使整根(gen)軸(zhou)的重量通過支承(cheng)環(huan)座(zuo)(zuo)(zuo)落(luo)(luo)在(zai)油環(huan)上。
2、釜用機械密封(feng)將防轉(zhuan)銷、下靜(jing)環(huan)、O形圈裝在(zai)底座內,然后(hou)安裝好壓(ya)環(huan)及(ji)螺(luo)釘,這時(shi),壓(ya)環(huan)底側與靜(jing)環(huan)臺肩之間(jian)約(yue)有0.5毫米間(jian)隙。
3、組(zu)(zu)裝下動環(huan)(huan)、下推(tui)環(huan)(huan)、彈簧、o形圈,用軸(zhou)向(xiang)(xiang)螺(luo)(luo)釘(ding)調節(jie)好(hao)(hao)動環(huan)(huan)與(yu)推(tui)環(huan)(huan)之間隙為(a-b)毫米。然后將這組(zu)(zu)合件套入軸(zhou)內,使(shi)推(tui)環(huan)(huan)鍵(jian)槽(cao)(cao)與(yu)軸(zhou)鍵(jian)槽(cao)(cao)對準(zhun)(zhun)并裝好(hao)(hao)鍵(jian),再量(liang)準(zhun)(zhun)推(tui)環(huan)(huan)頂面Zhi軸(zhou)臺肩距離為A毫米,便可均勻擰(ning)緊四周徑向(xiang)(xiang)緊定螺(luo)(luo)釘(ding)。松開軸(zhou)向(xiang)(xiang)螺(luo)(luo)釘(ding),使(shi)螺(luo)(luo)釘(ding)頭與(yu)推(tui)環(huan)(huan)頂面平齊。
4、釜用機械密封裝入隔環。
5、組裝上(shang)動環(huan)(huan)、上(shang)推環(huan)(huan)、彈簧、O形(xing)圈(quan),用軸向螺(luo)釘調節動環(huan)(huan)與推環(huan)(huan)之間隙(xi)為(a+b)毫米。然后(hou)將這組合(he)件套入軸上(shang)鍵槽內,貼緊下推環(huan)(huan)及(ji)隔環(huan)(huan)后(hou)便可(ke)均勻擰緊四周(zhou)徑(jing)向緊定螺(luo)釘。
6、預先(xian)將(jiang)軸承(cheng)油浴套入軸套,并用螺母擰緊(jin),墊圈鎖住,再整個安裝于放好油封的密(mi)封箱體內,注意不(bu)要損壞油封。
7、使(shi)防轉(zhuan)銷(xiao)、上靜(jing)環、O形圈準確裝入密封箱體內,不應脫落。
8、釜(fu)用(yong)機械密(mi)封軸的(de)臺肩(jian)上(shang)裝好鍵,底(di)座(zuo)上(shang)裝好O形圈;然后將箱體組(zu)裝件吊起,正(zheng)確裝入密(mi)封軸的(de)鍵內。此時箱體法蘭的(de)止口正(zheng)好座(zuo)落在底(di)座(zuo)上(shang)。
9、擰緊(jin)箱(xiang)體法蘭上各螺(luo)(luo)栓螺(luo)(luo)母;裝好(hao)軸(zhou)(zhou)承箱(xiang)蓋,氈圈等零(ling)件,調節好(hao)軸(zhou)(zhou)承松(song)緊(jin)程(cheng)度(du)。
10、安裝減速(su)機支架,減速(su)機、電動(dong)機等。
11、安裝減速機與(yu)攪拌軸之間的(de)聯軸節均勻上(shang)緊聯軸節凸(tu)緣處(chu)的(de)螺(luo)栓螺(luo)母,使軸盡(jin)量(liang)提升(設計提升高度為b毫(hao)米),再擰緊軸承箱蓋上(shang)方的(de)圓螺(luo)母并用墊圈鎖住。
12、經(jing)仔細(xi)檢查確(que)認安裝無誤后,便拆下凸緣處螺(luo)栓螺(luo)母,慢(man)慢(man)將攪拌軸盤(pan)動1~2轉,檢查有無異常現象。
13、在(zai)上、下兩個凸緣(yuan)中間(jian)裝入兩塊半環,再用該螺栓螺母將(jiang)聯軸節(jie)凸緣(yuan)連(lian)接可靠。此時要(yao)求凸緣(yuan)與軸臺肩(jian)間(jian)留有一定間(jian)距&3,這(zhe)樣,此聯軸節(jie)便不傳(chuan)遞軸向負荷了(le)。
14、安(an)裝其它附(fu)屬(shu)零(ling)部件,如吊架、吊鉤(gou)、黃油(you)杯、排黃油(you)絲堵(du)等。并將密封油(you)系(xi)統的(de)進出(chu)油(you)管線與本密封進出(chu)油(you)口接通。Zhi此(ci),釜(fu)用機械密封安(an)裝完畢。
